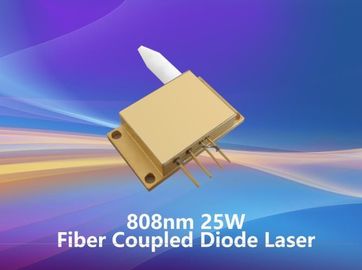

Produkt-Name: | Laser-Modul der hohen Leistung | Spitzenleistung: | 25w |
---|---|---|---|
Wellenlänge: | 808nm | Faserbündeldurchmesser: | 400μm |
Numerische Öffnung: | 0.22N.A | Anwendung: | Festkörperlaserpumpen, medizinische Verwendung, Werkstoffverarbeitung |
Markieren: | Minilaser-Modul,Laser-Modul der hohen Leistung |
Eigenschaften:
25W Ausgangsleistungs
Wellenlänge 808nm
Standardfaserkoppelung für 400µm/0.22NA
Anwendungen:
Festkörperlaserpumpen
Medizinische Verwendung
Werkstoffverarbeitung
Spezifikationen (25℃)
|
Symbol
|
Einheit
|
K808DAHRN-25.00W | |||
Minimum | Typisch | Maximum | ||||
Optische Daten | CW-Ertrag-Energie | PO | W | 25 | - | - |
Mittelwellenlänge | λc | Nanometer | 808±3 | |||
Spektralbreite (FWHM) | △λ | Nanometer | - | 3 | - | |
Wellenlängen-Verschiebung mit Temperatur | △λ/△T | nm/℃ | - | 0,3 | - | |
Wellenlängen-Verschiebung mit Strom | △λ/△A | nm/A | - | 1 | - | |
Elektrische Daten | Elektrisch-zu-optische Leistungsfähigkeit | PET | % | 48 | - | |
Schwellenstrom | lth | A | - | 1,8 | - | |
Betriebsstrom | stutzen Sie | A | - | 10 | 11 | |
Betriebsspannung | Vop | V | - | - | 6 | |
Steigungs-Leistungsfähigkeit | η | W/A | - | 3 | - | |
Faser-Daten
|
Kerndurchmesser | Dcore | μm | - | 400 | - |
Manteldurchmesser | Dclad | μm | - | 440 | - | |
Pufferdurchmesser | Dbuf | μm | 730 | |||
Numerische Öffnung | Na | Na | - | 0,22 | - | |
Faserlänge | LF | m | - | 1,5 | - | |
Faser-loser Schlauchdurchmesser | - | Millimeter | 3.0mmPVC | |||
Minimaler Biegungsradius | - | Millimeter | 88 | - | - | |
Faserbeendigung | - | - | - | SMA905 | - | |
Thermistor | - | Funktelegrafie | (K-Ω)/β (25℃) | 10±3%/3477 | ||
Andere | ESD | Vesd | V | - | - | 500 |
Lagertemperatur | Test | ℃ | -20 | - | 70 | |
Führung lötender Temp | Tls | ℃ | - | - | 260 | |
Führungs-lötende Zeit | t | sek | - | - | 10 | |
Funktionierende Gehäusetemperatur | Spitze | ℃ | 15 | - | 35 | |
Relative Luftfeuchtigkeit | Relative Feuchtigkeit | % | 15 | - | 75 |
